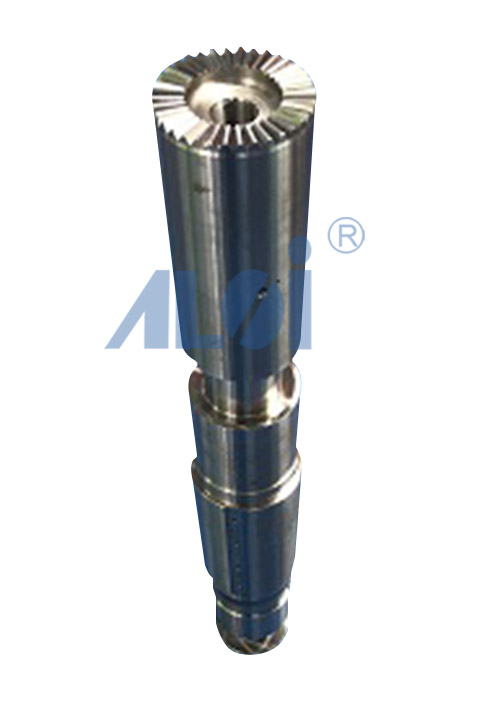

端面弧形齿轮盘与端齿轴

产品内容页联系方式 在线咨询
产品详情 相关产品

    端齿与齿轮不同,制作难度更高,其主要强调:

    重复定位精度:±1"

    回转精度:±2"

    齿接触面积达到90%以上

    齿接触率达到100%

    可以设计制造三种精密端齿,拥有宽幅的加工能力和检测能力,加工端齿直径可达2600mm,加工度可达4000mm,产品已经被应用于各种场所。

    通过精密研磨的端面齿,精度高,自动定心,啮合后齿部接触面积大,具有较高的齿面强度和齿根强度,从而可以传递较大扭矩,增加耐磨性,另外,热传导性均匀,使产品的稳定性更好,寿命长。可将复杂的整体结构分成几部分简单的结构,便于工业产品的设计、制造、安装、维修等,并降低重量和外形尺寸,因而被一些欧美发达国家的航空航天公司和机构广泛采用。
    端面弧形齿因为齿与齿的接触面是凹凸弧形,从而没有点、线受力,而是整个弧形曲面受力,所以不会有像直齿的崩角、崩边、单向翘起产生振动等情况。在高转速时有离心力的产生,但凹的弧齿形有向内托的情况,从而可以具备更高的转速和提速性能。

    应用案例:
    1、精密分度定位:高端机床的油压或伺服刀塔、回转工作台、侧铣摆头等;机器人、柔性单元等。

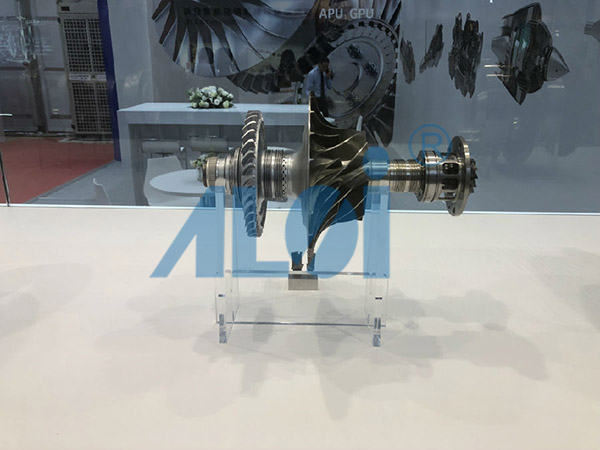

    2、高转速大传扭机构:燃气轮机、航空发动机、其他内燃机、铁路机车、核工业泵、离心涡轮压缩机、船舶、炼钢设备、汽车轮毂轴承等。
