昆山汽车检具加工厂-车灯检具设计工艺分析
车灯是汽车重要的零部件,实际使用时对其功能性和外观性都有较高要求。以下是武汉汽车检具加工厂经查资料对车灯检具的工艺分析:
昆山汽车检具加工厂 设计制造人员认为车灯涉及密封性及与周边零件的匹配关系,所以车灯轮廓精度尤为重要。通过检具模拟车灯和车身实际的装配条件,将车灯直接装配到检具上,检测车灯的轮廓度以及车灯和匹配零件的间隙,验证车灯是否合格,保证车灯尺寸的一致性。经检验合格的车灯才可以在线上安装,这样既保证了流水线的工作畅通和车灯的使用安全,同时也解决了后续维修时零件互换性问题。车灯检具是验证车灯精度的重要工具,对于操作空间小、结构紧凑、加工空间小的检具,结合新型材料性能,调整制造工艺,完成其生产过程。

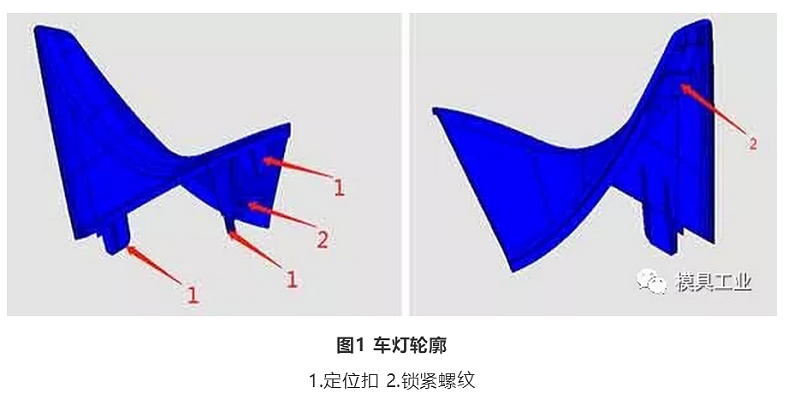

昆山汽车检具加工厂会根据车型及实际使用情况, 选定车灯材质,车灯为亚克力材质,轮廓尺寸较小,外形尺寸为31mm×178mm×180mm,车灯表面曲率变化较大。实际组装时通过车灯背面3个定位扣和2处锁紧点实现车灯和汽车车身的安装固定,车灯轮廓如图1所示

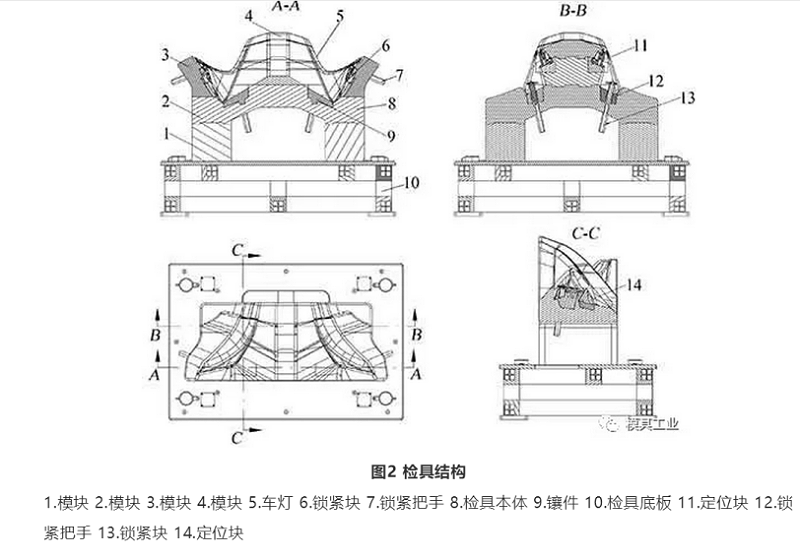

通过模拟车灯安装状态,基于车灯3个定位扣和2处锁紧点以及整个车灯的轮廓测量要求,在检具上模拟实际定位与锁紧,最终设计的检具如图2所示。
