　　检具的概述以及管理与维护

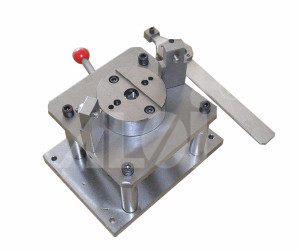

　　检具是一种用来测量和评价零件尺寸质量的专用检验设备。

　　在零件生产现场,通过检具实现对零件的在线检测,为此需要将零件准确地安装于检具上,然后通过目测,或测量表,或卡尺对零件型面,周边进行检查,也可以借助检验销或目测对零件上不同性质的孔及零件与零件之间的联接位置进行目检，从而保证在生产时实现零件质量状态的快速判断。在此情况下，通过目检或测量可以判断:零件轮廓周边大小和形状区域以及相对位置与通过CAD/CAM直接加工的检具理论值之间的偏差。

　　对于零件上的某些极其重要的功能性尺寸，还能利用检具进行数值检测。通常不能借助检具直接获得零件基于车身坐标系统精确的坐标值,而是将零件置于检具上通过三坐标测量机测量方才获得。现代检具的结构在设计时同时考虑其可以作为测量支架使用。但是当检具的在线检查功能与测量支架功能不能同时满足时，应首先满足检具的在线检查功能。

　　测量支架是用三坐标测量机测量零件时的一种辅助支架，其所有的支撑面（点）和定位基准面（点）均必须根据零件的CAD数据铣削加工，有些特殊零件的测量支架还应具有部分检具的功能。检具是按需方要求定制的专用检验设备，检具的设计必须按照客户提供的最终3D数据及2D图纸,3D数据必须具备正确的汽车坐标系,检具的设计及制造都需要通过客户的认可才能进行加工和交付。

　　检具的管理与维护

　　在一些大中型机械加工企业中，对某些需要检测的零件尺寸，使用通用量具测量很不方便，甚至根本无法测量，必须设计专用量检具。但不少企业对专用量检具的管理不太重视，有的量具既不开合格证，又没有列入周期检定，往往使用一段时间后，已经不合格了却继续用于测量，影响产品质量。

　　1、专用量检具的设计、制造和检验

　　首先，企业应根据机械零件加工测量需要，由设计部门设计专用量检具。设计过程中，应进行设计审校、验证、设计确认等，然后按ISO9000标准文件和管理方法管理。若设计图纸需要更改时，必须通过计量部门和制造部门。

　　根据设计图制作的专用量检具应由质检部采用全检法进行检验。检验合格者应用钢印刻上编号、检定号及有关的测量尺寸，开具合格证再送入量具库。

　　2、专用量检具的领用和周检

　　使用部门从量具库领回新的专用量检具，应即时经计量室检验确认、登记、换卡、开具合格证后方能使用。在检测合格证上应注明检验日期、检定周期及有效期等，以便列入正常周检计划。检定周期长短应根据使用频率、使用环境、量具本身结构等确定。

　　3、专用量检具的日常管理

　　对从计量室领回专用量检具，必须及时登记、入帐，并由专人管理，严格遵守借还制度。管理人员需按周检计划将专用量检具送检，换取新的合格证。在使用中若发现某量检具出现异常或不能确认，应及时送计量室检测确认。使用者平时要负责对量检具的日常维护、保养。有关部门也应进行监督和考核。

　　4、专用量检具的报废、回收、利用

　　专用量检具的报废，须由计量室认可并收回，防止流入生产现场。

　　对于某些专用检具因设计复杂、制造麻烦或成本较高，而仅因几个零部件不符合要求而报废者，或有的经修磨便可重新使用者，为减少浪费，企业可由专业技术人员专门处理。如可再利用必须经计量室检测认可并开具合格证。
