机械加工中的六点定则，做工装夹具的最基本原则

作者：本站　来源：本站　日期：2020-11-28 16:37:01　人气：669

　　什么是机械加工中的六点定则

　　问题提出：

　　我们在机械加工中，往往会碰工件的定位问题，这对加工件的加工精度大有关系。工件定位比较复杂，并不一句两句就能说的清的，下面我说说工件定位的基本法则——六点定则。

　　名词解释：

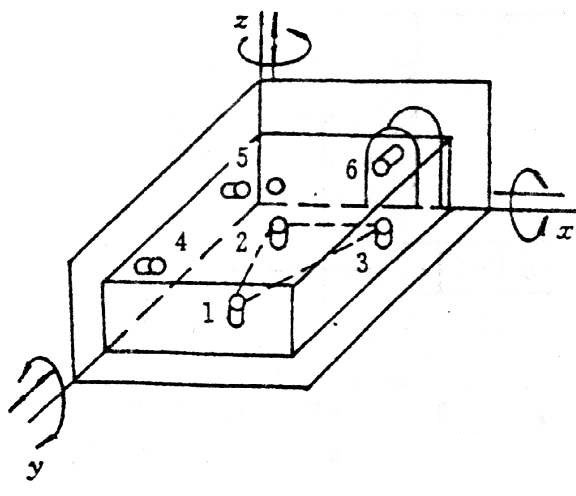

　　我们知道，任何一个自由体的空间都有六个自由度，也就是给自由空间三个坐标轴：X、Y、Z。沿着这三个坐标轴方向移动的三个自由度和绕这三坐标轴转动的三个自由度。

　　工件安装时，就是通过机床工作台或者夹具上合理分布六个支承点，与工件的定位基准相接触，将工件的六个自由度全部限制住，工件便获得了一个完全确定的位置。这种限制方法就称为"六点定则"。工件定位的实质就是限制工件的自由度。

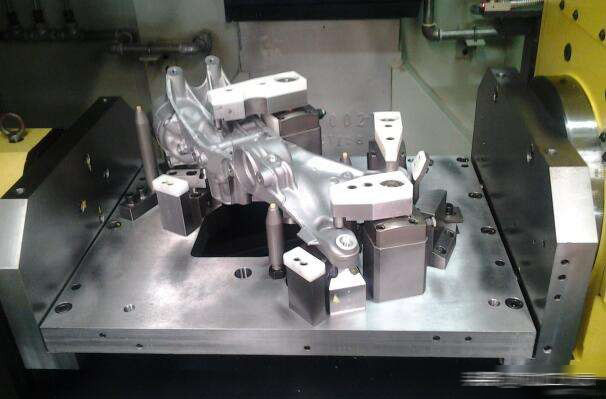

　　这"六点定则"是工件定位的基本法则，用于实际生产时，需要通过定位元件来保证工件的定位。这也就是平时所用的装夹装置，这些装夹装置一般都是具有一定形状的几何体，对工件起支承作用的，也就是工件的定位元件。

　　在加工时，有的工件需要完全定位，也就将六个自由度完全限制。有的工件并不需要完全定位。只需要将几个自由定位就可以完成加工工序了，这是不完全定位。究竟应该限制几个自由度和哪几个自由度，应由工件的加工工序的要求来决定。例如车削细长轴时，工件装夹在两顶尖间，除了绕其轴线旋转的自由度以外，已限制了所必须限制的其余五个自由度。

　　在满足加工要求的前提下，可以采用不完全定位。但是根据加工要求，应该限制的自由度而没有限制是不允许的，它必然不能保证加工工序完成，不能保证过到加工的要求。
