5分钟让你迅速了解工装夹具的分类及适用于哪些方面

作者:本站 来源:本站 日期:2020-09-05 22:53:06 人气:343

  5分钟让你迅速了解工装夹具的分类及适用于哪些方面

  1.机床夹具的分类

  (1)按专门化程度分类

  1)通用夹具

  通用夹具是指已经标准化的,在一定范围内可用于加工不同工件的夹具。

  例如,车床上三爪卡盘和四爪单动卡盘,铣床上的平口钳、分度头和回转工作台等。这类夹具一般由专业工厂生产,常作为机床附件提供给用户。

  其特点是适应性广,生产效率低,主要适用于单件、小批量的生产中。

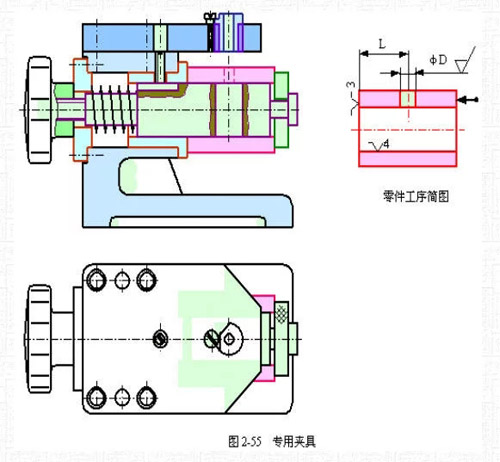

  2)专用夹具

  专用夹具是指专为某一工件的某道工序而专门设计的夹具。

  其特点是结构紧凑,操作迅速、方便、省力,可以保证较高的加工精度和生产效率,但设计制造周期较长、制造费用也较高。

  当产品变更时,夹具将由于无法再使用而报废。

  只适用于产品固定且批量较大的生产中。

5分钟让你迅速了解工装夹具的分类及适用于哪些方面

  请输入图片描述

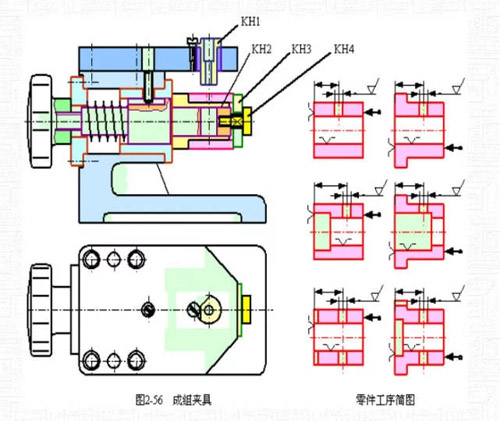

  3)通用可调夹具和成组夹具

  其特点是夹具的部分元件可以更换,部分装置可以调整,以适应不同零件的加工。

  用于相似零件的成组加工所用的夹具,称为成组夹具。

  通用可调夹具与成组夹具相比,加工对象不很明确,适用范围更广一些。


  请输入图片描述

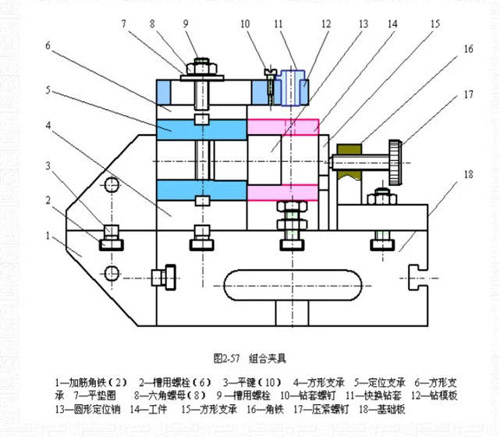

  4)组合夹具

  组合夹具是指按零件的加工要求,由一套事先制造好的标准元件和部件组装而成的夹具。

  由专业厂家制造,

  其特点是灵活多变,万能性强,制造周期短、元件能反复使用,特别适用于新产品的试制和单件小批生产。


  请输入图片描述

  5)随行夹具

  随行夹具是一种在自动线上使用的夹具。

  该夹具既要起到装夹工件的作用,又要与工件成为一体沿着自动线从一个工位移到下一个工位,进行不同工序的加工。

  (2)按使用的机床分类

  由于各类机床自身工作特点和结构形式各不相同,对所用夹具的结构也相应地提出了不同的要求。

  按所使用的机床不同,夹具又可分为:车床夹具、铣床夹具、钻床夹具、镗床夹具、磨床夹具、齿轮机床夹具和其他机床夹具等。

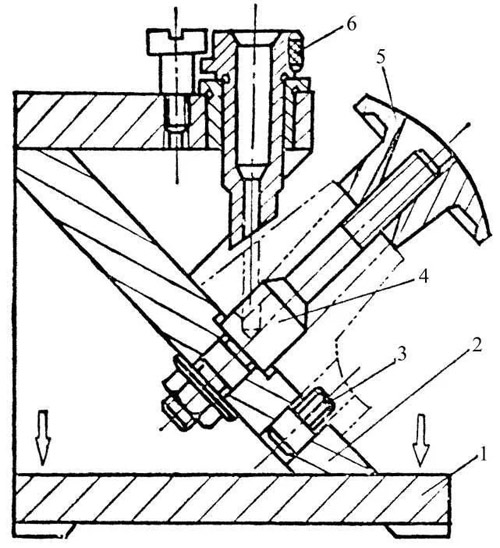

  钻床夹具

  钻床夹具简称钻模,主要用于加工孔及螺纹。它主要由钻套、钻模板、定位及夹紧装置夹具体组成。


  请输入图片描述

  镗床夹具

  镗床夹具又称为镗模,主要用于加工箱体或支座类零件上的精密孔和孔系。主要由镗模底座、支架、镗套、镗杆及必要的定位和夹紧装置组成。


  请输入图片描述

  (3)按夹紧动力源分类

  根据夹具所采用的夹紧动力源不同,可分为:手动夹具、气动夹具、液压夹具、气液夹具、电动夹具、磁力夹具、真空夹具等。
